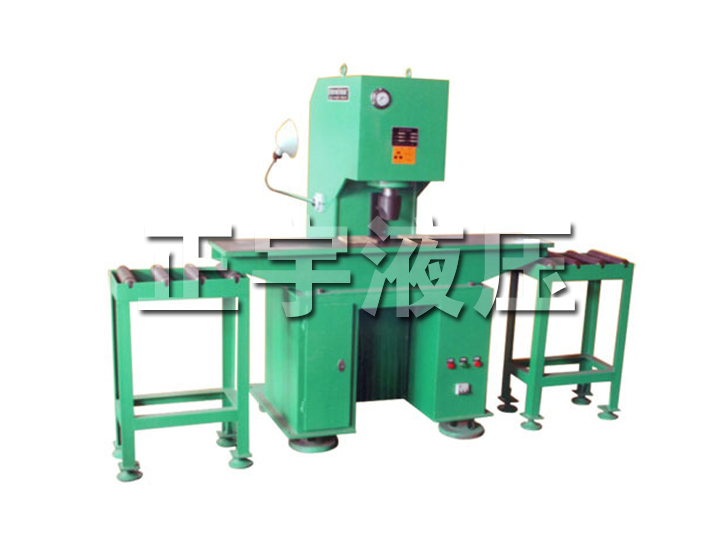

YW41 液壓校直機
YW41-6.3T
YW41液壓校直機主要用于對軸類和套類零件進行校正、壓裝、有關零件的成型、落料、壓印等工藝用途。
其結構床身采用鋼板焊接，換向靈敏度高，無觸點及空行程、精度可校正到三絲，特別適用于紡織業的羅拉、汽車、摩托車的軸、連桿及各種規格的工字鋼、槽鋼、圓材角鋼的校正，而壓力、行程皆可調節、控制、操作簡便。
本廠同時生產手動以及全自動PC、非標單柱、雙柱、四柱、框架式液壓機。
性能特點：
1. 計算機優化直立式C型結構設計，剛性好。
2. 機器各部件均安裝于機身內，外形整齊美觀。
3. 液壓系統采用電磁換向閥，調速方便。
4. 具有手動和腳踏兩種操作方式。
5. 機器行程、壓力可在規定范圍內調節。
6. 液壓系統設有壓力預泄裝置，液壓沖擊小。
適用領域：
本系列壓機適用于軸類零件，型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可進行一般粉末、塑料制品的壓制。
技術參數：
其結構床身采用鋼板焊接，換向靈敏度高，無觸點及空行程、精度可校正到三絲，特別適用于紡織業的羅拉、汽車、摩托車的軸、連桿及各種規格的工字鋼、槽鋼、圓材角鋼的校正，而壓力、行程皆可調節、控制、操作簡便。
本廠同時生產手動以及全自動PC、非標單柱、雙柱、四柱、框架式液壓機。
性能特點：
1. 計算機優化直立式C型結構設計，剛性好。
2. 機器各部件均安裝于機身內，外形整齊美觀。
3. 液壓系統采用電磁換向閥，調速方便。
4. 具有手動和腳踏兩種操作方式。
5. 機器行程、壓力可在規定范圍內調節。
6. 液壓系統設有壓力預泄裝置，液壓沖擊小。
適用領域：
本系列壓機適用于軸類零件，型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可進行一般粉末、塑料制品的壓制。
技術參數：
| 型號 | 單位 | YW41-4A | YW41-6.3A | YW41-10A | YW41-16A | YW41-25A | YW41-40A | YW41-63A | YW41-100A | YW41-160A |
| 公稱力 | KN | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
|
軸頭距工作臺 面MAX距離 |
mm | 120 | 120 | 140 | 140 | 140 | 180 | 300 | 300 | 300 |
| 軸頭速度 |
下行 mm/s |
35 | 40 | 40 | 48 | 48 | 33 | 39 | 40 | 24 |
|
回程 mm/s |
58 | 50 | 50 | 115 | 115 | 94 | 84 | 85 | 65 | |
| 活塞桿MAX行程 | mm | 80 | 80 | 120 | 120 | 120 | 120 | 200 | 200 | 250 |
| 喉深 | mm | 80 | 80 | 110 | 110 | 1800 | 180 | 250 | 300 | 300 |
|
工作尺寸 （長×寬） |
mm | 1000×300 | 1000×300 | 1650×350 | 1650×350 | 1650×350 | 1650×350 | 2000×500 | 2000×500 | 2000×500 |
| 工作臺距地面高度 | mm | 800 | 800 | 800 | 800 | 800 | 700 | 700 | 700 | 700 |
| 電機功率 | kw | 2.2 | 3 | 4 | 5.5 | 5.5 | 5.5 | 7.5 | 11 | 11 |
|
外形尺寸 （長×寬×高） |
mm |
1000×1000 ×1500 |
1000×1000 ×1500 |
1650×1000 ×1600 |
1650×1000 ×1600 |
1650×1000 ×1600 |
1650×1000 ×1900 |
2000×1400 ×2500 |
2000×1400 ×3000 |
2000×1400 ×3000 |
| 重量（約） | t | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 2.3 | 4.0 | 6.2 | 7 |
